Yağ Santrifüj Pompası

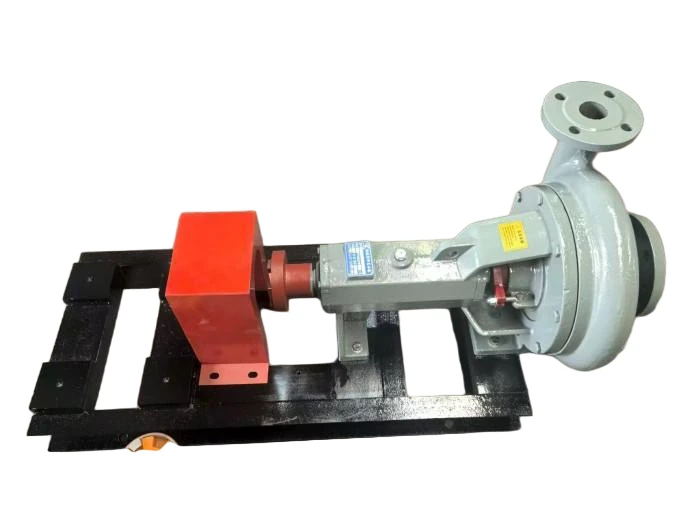

Yağ Santrifüj Pompası SB serisi kum pompaları, özellikle petrol ve gaz sondaj ekipmanlarının özelliklerine göre tasarlanmış yeni geliştirilmiş yardımcı pompalardır. Eksenel emme yapısına sahiptirler ve akış bileşenleri aşınmaya{{1} dirençli dökme demirden yapılmıştır. Sondaj operasyonlarında asılı parçacıklar veya diğer benzer sıvı ortamlar içeren aşındırıcı sondaj sıvılarının taşınması için uygundurlar. Kum ayırıcılar, çamur ayırıcılar ve karıştırma hunileri için en uygun pompalardır ve aynı zamanda çamur pompaları için ideal besleme pompalarıdır. Parametre tasarımları, eşleştirildikleri ekipmanın optimum koşullar altında çalışabileceğini tamamen dikkate alır. Ana özellikleri arasında parçaların güçlü şekilde değiştirilebilirliği, salmastranın düşük sızıntısı, güvenilir çalışma, uzun servis ömrü ve uygun bakım yer alır.

SB Yağlı Santrifüj Pompa serisi kum pompalarının beş modeli mevcuttur: SB6×8, SB5×6, SB4×5, SB3×4 ve SB2 3. Model numarası

SB6×8, 45kW, 55kW ve 75kW motorlarla donatılabilir. Kullanıcı gereksinimlerine göre 6 tip pompa mevcuttur: ileri dönüşlü pompa ve ters dönüşlü pompa.
Model G, tasarım patenti için başvuruda bulundu. Patent numarası ZL 2007 3 0094452.1'dir; Modeli: SB5 6
22kW, 30kW, 37kW ve 45kW motorlarla donatılmıştır. Genellikle ters çevirme pompalarının 4 özelliği mevcuttur. Model SB4 5 15kW ile donatılmıştır.
22kW motor, genellikle ters çevirme pompaları için 2 spesifikasyonda mevcuttur. Model SB34, 15kW, 11kW ve 7,5kW motorlarla donatılmıştır ve geri vites pompasının 3 özelliğine sahiptir. Model SB23, 11kW, 7,5kW ve 5,5kW motorlarla donatılmıştır ve ayrıca ters çevirme pompasının 3 özelliğine sahiptir. İlk iki modelin pompalarının contaları evrenseldir. Ters çevirme pompalarının dış şekilleri ve montaj boyutları temel olarak ileri pompalarla aynıdır. Salyangoz çıkış borusu ileri pompa için sol tarafta ve geri vites pompası için sağ taraftadır (emme ucu görünümünden).

Yağ Santrifüj Pompası kum pompası SB6×8'in 3200 metrenin üzerindeki sondaj kulelerinde kullanılması önerilirken, SB5×6 kum pompasının 2500 metrenin altındaki sondaj kulelerinde kullanılması önerilir.
SB serisi kum pompalarının sızdırmazlığında mekanik salmastralar kullanılmaktadır. Bu mekanik salmastra faydalı model patenti için başvuruda bulunmuştur. Mekanik salmastranın ana sızdırmazlığı, uzun hizmet ömrüne sahip, yüksek-bakım gerektiren-sertleştirilmiş alaşımlı mekanik salmastradır; Yardımcı conta, kazaları önleyebilen bir salmastra contasıdır. Pratik kullanım sonrasında SB serisi kum pompalarının sızdırmazlığının güvenilir olduğu ve bakımının uygun olduğu kanıtlanmıştır.
SB serisi kum pompalarının salmastraları gres ile yağlanmıştır; yataklar motor yağı ile yağlanır. Yatakların her iki ucunda yatak kapakları bulunmaktadır.
"Tereyağı-ağızlı" tipteki rulmanlar aynı zamanda tereyağı ile de yağlanabilir.
SB serisi kum pompalarının giriş ve çıkış flanşları yerli ve yabancı kullanıcıların ihtiyaçlarına göre - metrik ve İngiliz - olmak üzere iki seri halinde tasarlanmıştır.
Standart boyut.
SB serisi kum pompalarımız dünya çapında 20'den fazla ülkede kara ve deniz sondaj platformlarında kullanılmaktadır. Sonuçlar, contaların düzenli olarak değiştirilmesi dışında bakım maliyetlerinin çok düşük olduğunu göstermektedir.

1. Kum pompasının model kodunun anlamı:
SB - şunu temsil eder: SB serisi tek-kademeli tek-emme kanalizasyon pompası
F - şunu belirtir: Ters (Pompa girişine baktığınızda, pompa saat yönünün tersine döner ve pompa çıkışı, pompa girişinin altında dikey olarak bulunur)
(orta çizginin sağ tarafında)
Z - şunu belirtir: İleriye doğru dönüş (pompa girişine önden bakıldığında pompa saat yönünde döner ve pompa çıkışı pompa girişinin dikey olarak altında bulunur)
(Orta çizginin sol tarafında)
J - şunu temsil eder: Mekanik Salmastra
P - şunu belirtir: Kayış tahrikli
C - Şunu belirtir: Amerikan standardı giriş ve çıkış flanşı
Kum pompasının model kodu ayrıca sırasıyla pompanın giriş çapını, çıkış çapını, pervanenin nominal çapını veya motor gücünü temsil eden üç takım sayısal kod içerir.
2. Kum pompası modelinin temsil ettiği anlama örnek: Örnek 1:
SB6 × 8 FJCP -13 (75kW)
Pervanenin nominal çapı (inç), parantez içinde karşılık gelen güç
Kayış iletimi
Giriş ve çıkış flanşları ANSI (Amerikan Ulusal Standartları) standart tipindedir.
Mekanik salmastra
Yön: Ters
Pompa giriş çapı (inç)
Pompa çıkış çapı (inç)
SB Serisi Tek-kademeli Tek-Emişli Kum Pompası
Not:
Dönüş yönü kodu belirtilmediğinde: SB6×8 metrik pompa için varsayılan dönüş yönü ileridir; pompaların diğer özellikleri için varsayılan dönüş yönü terstir.
2. Giriş ve çıkış flanşlarının kodu belirtilmediğinde, pompanın giriş ve çıkış flanşları varsayılan olarak metrik standart flanşlara ayarlanır.
3. İletim kodu belirtilmezse pompa varsayılan olarak doğrudan tahrikli konfigürasyona geçecektir.
4. Imperial sistem modellerinde önce giriş çapı, ardından çıkış çapı listelenir. Varsayılandan farklı bir konfigürasyona ihtiyacınız varsa bunu kodlar veya metin kullanarak belirtebilirsiniz.
