Yağ ekstraksiyon pompası

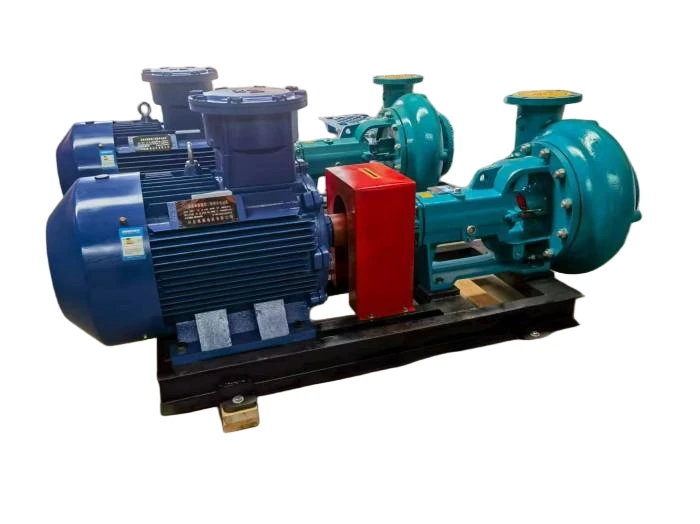

SB Serisi kum pompaları, özellikle petrol ve gaz sondaj ekipmanlarının özellikleri için özel olarak tasarlanmış yeni geliştirilen yardımcı pompalardır. Eksenel bir emme yapısına sahiptirler ve akış bileşenleri aşınma - dirençli dökme demirden yapılmıştır. Korozif sondaj sıvılarının asılı parçacıklar veya diğer benzer sıvı ortamları ile taşınması için uygundurlar. Yağ Ekstraksiyon Pompası Kum ayırıcılar, çamur ayırıcılar ve karıştırma hunileri için en iyi refakatçi pompalardır ve ayrıca çamur pompaları için ideal astarlama pompalarıdır. Parametre tasarımları, eşleştirildikleri ekipmanın optimum koşullar altında çalışabileceğini tamamen düşünür. Ana özellikler, parçaların güçlü değiştirilebilirliği, daha az şaft contası sızıntısı, güvenilir çalışma, uzun servis ömrü ve uygun bakımdır.

SB serisi kum pompaları beş modelde gelir: SB6 × 8, SB5 × 6, SB4 × 5, SB3 × 4 ve SB 2 3. Model
SB6 × 8, 45kW, 55kW ve 75kW motorlarla donatılabilir. Kullanıcı gereksinimlerine göre, ileri ve ters pompalar için 6 spesifikasyon vardır. Bu model, zl 2007 3 0094452.1 patent numarası ile bir görünüm tasarım patenti için uygulandı; Model SB 5 6 22kW, 30kW, 37kW ve 45kW motorlarla donatılmıştır. Yaygın olarak kullanılan spesifikasyonlar ters pompalar 4'ü içerir. Model SB 4 5 15kW ve 22kW motorlarla donatılmıştır ve yaygın olarak kullanılan spesifikasyonlar içerir. Model SB34, 15kW, 11kW ve 7.5kW motorlarla donatılmıştır ve yaygın olarak kullanılan spesifikasyonlar, 11kw ile donatılmıştır. Motorlar ve yaygın olarak kullanılan spesifikasyonlar Ters Pompalar 3'ü içerir. İlk iki pompa modelinin sızdırmazlık kısımları evrenseldir. Ters pompaların harici şekilleri ve montaj boyutları temel olarak ileri pompalarınkiyle aynıdır. Volute deşarj borusu emme ucunun sol tarafındadır (emme portu görünümünden).

Yağ Ekstraksiyon Pompası Kum Pompası SB6 × 8, 3200m'nin üzerindeki sondaj kulelerinde kullanılmak üzere önerilirken, kum pompası SB5 × 6, 2500m'nin altındaki sondaj kulelerinde kullanılmak üzere önerilir.
SB serisi kum pompalarının contaları mekanik contaları benimser. Bu mekanik conta bir kamu hizmeti patenti için uygulanmıştır. Mekanik conta ana sızdırmazlık kısmı, uzun bir servis ömrüne sahip yüksek bir aşınma - dirençli sert alaşım mekanik contadır; Yardımcı conta, kazaları önleyebilen bir paketleme contasıdır. Pratik kullanımdan sonra, SB serisi kum pompalarının güvenilir contalara sahip olduğu ve bakımı kolay olduğu kanıtlanmıştır.
SB serisi kum pompalarının şaft contaları gres ile yağlanır; Yataklar motor yağı ile yağlanmıştır. Yatakların her iki ucundaki yatak kapaklarında gres meme uçları vardır. Yataklar ayrıca gres ile yağlanabilir.
SB serisi kum pompalarının giriş ve çıkış flanşları, yerli ve yabancı kullanıcıların farklı gereksinimlerine göre, metrik ve emperyal olmak üzere iki standart boyut serisini benimser.
Şirketimizin SB serisi kum pompaları, dünyanın 20'den fazla ülkesinde kara ve deniz sondaj platformlarında kullanılmıştır. Sonuçlar, contaların normal değiştirilmesi dışında bakım maliyetlerinin çok düşük olduğunu göstermektedir.

1. Kum pompasının model kodu ile temsil edilen yağ ekstraksiyon pompası anlamına gelir:
Sb - temsil eder: sb serisi tek - aşama single - Emme kum pompası
F - şunları temsil eder: Ters (önden pompa girişine bakarken, pompa saat yönünün tersine döner ve pompa çıkışı pompa girişinin dikey merkez hattının sağında)
Z -, ileri dönme (önden pompa girişine bakarken, pompa saat yönünde döner ve pompa çıkışı pompa girişinin dikey merkez çizgisinin solundadır)
J - temsil eder: Mekanik Mühür
P -: Kemer Sürüşü
C - temsil eder: Amerikan Standart Giriş ve Çıkış Flanşları
Kum pompasının model kodu ayrıca pompa giriş çapını, çıkış çapını, pervane veya motor gücünün nominal çapını temsil eden üç sayısal kod seti içerir.
2. Kum pompası modeliyle temsil edilen anlam örneği: Örnek 1:
SB6 × 8 FJCP - 13 (75kW)
Pervane'nin (inç) nominal çapı, parantez içindeki sayı eşleşen güçtür
Kayış sürücüsü
Giriş ve çıkış flanşları ANSI Amerikan Standart Flanşlarıdır
Mekanik Mühür
Döndürme yönü: Tersine
Pompa giriş çapı (inç)
Pompa çıkış çapı (inç)
Tek - aşama tek - SB serisinin emme kum pompası
