Ürün Açıklaması

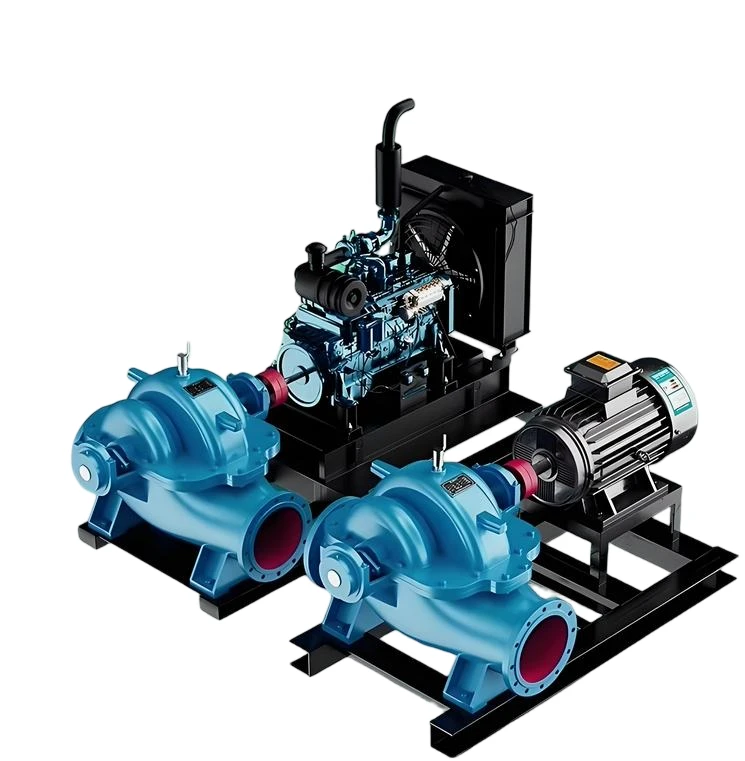

Dökme Demir Çift Emişli Su Pompası (Çift Emişli Bölünebilir Gövdeli Pompa olarak da bilinir), tek-kademeli çift-emmeli yatay santrifüj pompadır. Sıvı, çarkın her iki tarafından aynı anda emilir ve pompa gövdesi eksen boyunca yatay olarak bölünür. Bu pompa, büyük akış hızlarına ve orta ila yüksek basma yüksekliğine sahip endüstriyel sirkülasyon sistemleri için özel olarak tasarlanmıştır.
Yatay bölünmüş kasa yapısı (Yatay Bölünmüş Kasa)
Pompa gövdesi yatay eksen boyunca üst ve alt kısımlara ayrılmıştır.
Bakım sırasında rotorun incelenmesi ve onarılması için yalnızca üst kapağın çıkarılması gerekir.
Giriş ve çıkış su boru hatlarının sökülmesine gerek yoktur, bu da bakımı kolaylaştırır.
Çift emişli çark tasarımı
Sıvı, pervanenin her iki tarafından simetrik olarak emilir.
Eksenel kuvvet otomatik olarak dengelenir.
Rulman yükü önemli ölçüde azalır.
Giriş ve çıkış aynı tarafta düzenlenmiştir.
Giriş ve çıkış, pompa gövdesinin alt kısmında bulunur.
Flanş zıt veya aynı yöne bakar (modele bağlı olarak).
Boru hattının kurulumu basittir.
Teknik Özellikler, Orta uygulama kapsamı
Teknik Özellikler
| Parametre Öğesi | Menzil |
|---|---|
| Akış Hızı | 100 – 20,000 m³/h |
| KAFA | 10 – 200 m |
| Basınç | 0,6 – 2,5 MPa |
| Sıcaklık | -20 derece ~ +105 derece (standart)-40 derece ~ +200 derece (özelleştirilmiş) |
| Hız | 730/980/1480/2950 dev/dak |
| Yeterlik | 75% – 90% |
| NPSHr | 3 – 8 m |
| Giriş Boyutu | DN100 – DN1200 |
| Güç | 7,5 kW – 2500 kW |
Orta uygulama kapsamı
| Orta Tip | pH Değeri | Sıcaklık | Önerilen Malzeme |
|---|---|---|---|
| Temiz Su | 6.5 – 8.5 | 80 dereceye eşit veya daha az | Dökme Demir + Bronz Çark |
| Deniz suyu | – | 40 dereceden az veya eşit | Dubleks Paslanmaz Çelik |
| Sıcak Su | – | 80 – 150 derece | Dökme Çelik |
| Zayıf Aşındırıcı Sıvı | 5 – 9 | 60 dereceye eşit veya daha az | Paslanmaz Çelik 304 |
| Güçlü Aşındırıcı Sıvı | < 5 or > 10 | – | Paslanmaz Çelik 316 / Hastelloy Alaşımı |
Dökme demir malzemenin avantajları, ürün özellikleri ve avantajları
Maliyet-etkin, paranızın tam karşılığını veren
Yüksek basınç dayanımı (HT200=200 MPa)
Mükemmel titreşim sönümleme performansı
Mükemmel döküm özellikleri
Aşınmaya dayanıklı ve işlenmesi kolay
Aşındırıcı olmayan ortamlarda-uzun süreli çalışmaya uygun-
İlk On Temel Avantaj
Yüksek-kapasiteli taşıma kapasitesi
Tek ünite debisi 20.000 m³/saat'e ulaşabilir
Aynı-boyutlu tek-emme pompasının akış hızının iki katıdır
Yüksek verimlilik ve enerji tasarrufu
%90'a varan verimlilik
Optimize edilmiş hidrolik tasarım enerji tüketimini azaltır
Uzun süreli-çalışma sırasında elektrik maliyetlerinden önemli ölçüde tasarruf sağlar
Sorunsuz çalışma
Çift-emme pervanesinin kendi kendini-dengeleyen eksenel kuvveti
Düşük titreşim, düşük gürültü (< 75 dB)
7/24 sürekli çalışmaya uygun
Kolay bakım
Orta-bölüm yapısı, boru hattını sökmeye gerek yok
Rotor bileşenleri bir bütün olarak kaldırılabilir
Bakım süresi %60'tan fazla kısalır Uzun servis ömrü
Yüksek-kaliteli dökme demir pompa gövdesi dayanıklıdır.
Standart tasarım ömrü: 15-20 yıl.
Büyük revizyon süresi: 3-5 yıl.
Mükemmel-emme önleyici kavitasyon performansı.
Çift emiş girişi, emme akış hızını azaltır.
NPSHr değeri düşük.
Kötü emiş koşullarına sahip çalışma koşulları için uygundur. Kompakt yapı
Küçük boyutlu
Aynı performansta, daha fazla sayıda kademeye ve daha küçük hacimli bir pompaya sahiptir.
Daha az kurulum alanı gerektirir.
Güvenilir bir şekilde çalışır.
Ana bileşenler standartlaştırılmıştır.
Başarısızlık oranı düşüktür.
MTBF (Arızalar Arasındaki Ortalama Süre) 30.000 saatin üzerindedir. Geniş uygulama yelpazesi
Çeşitli endüstriyel sirkülasyon sistemlerine uygundur
Temiz su, deniz suyu, sıcak su vb. gibi çeşitli ortamları taşıyabilir.
Sıcaklık ve basınca güçlü uyum
Düşük bakım maliyeti
Az sayıda aşınma parçası
Yedek parçaların güçlü çok yönlülüğü
Basit bakım süreci
Uygulama alanları
Endüstriyel Sirkülasyon Sistemi
Çelik Fabrikalarında Sirkülasyon Suyunun Soğutması
Kimya Tesislerinde Proses Sirkülasyon Suyu
Petrol Rafineri ve Kimyasal İşleme Sirkülasyon Sistemi
Kağıt Fabrikalarında Beyaz Su Sirkülasyonu
Tekstil Baskı ve Boyama için Sirkülasyon Suyu
Enerji Endüstrisi
Termik Santrallerde Kondenser Soğutma Suyu
Nükleer Santrallerde Sekonder Soğutma
Hidroelektrik Santrallerde Teknik Su Temini
Güneş Termal Sirkülasyonu
Belediye Mühendisliği
Şehir Suyu Basınçlandırma
Uzun-Mesafeli Su İletim Boru Hatları
Bölgesel Isıtma Sirkülasyonu
Su Arıtma Tesisinin İyileştirilmesi
Yangından Korunma Sistemi
Büyük Yangın Ana Pompası
Yangın Basıncı Stabilizasyon Sistemi
Yağmurlama Sistemi için Su Temini
Yangın Havuzu Sirkülasyonu
HVAC (Isıtma, Havalandırma ve İklimlendirme)
Merkezi Klima Soğutulmuş Su Sirkülasyonu
Bölgesel Soğutma Sistemi
Ticari Bina Klima Ana Ekipmanları
Büyük Soğutma Kulesi Ekipmanları
Denizcilik (Gemi ve Okyanus)
Deniz Soğutma Suyu Sistemi
Deniz Suyu Tuzdan Arındırma Ön-arıtımı
Açık Deniz Platformları için Su Temini
Liman Balast Suyu
Madencilik ve Metalurji
Maden Drenajı
Cevher Hazırlama Tesislerinde Su Temini
Ergitme Fırınlarının Soğutulması
Yüksek-Sıcaklıkta Yüksek Fırında Sirkülasyon Suyu
Tarımsal Sulama (Tarım)
Büyük-Ölçekli Tarım Arazileri Sulaması
Hidrolik Kontrol Projesi
Balıkçılık Su Ürünleri Sirkülasyon Suyu
