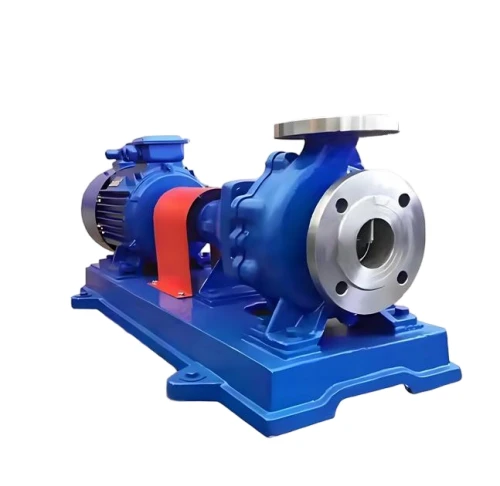

Santrifüjlü Kimyasal Pompa

Santrifüjlü Kimyasal Pompa

Ürün Açıklaması IH tek-kademeli tek-emme kimyasal pompası, Tianyi Pump Valve tarafından üretilen konsollu bir santrifüj pompadır. ISO2858 uluslararası standardına uygundur ve esas olarak aşındırıcı sıvıların veya benzer su-gibi ortamların katı parçacıklar olmadan taşınmasında kullanılır...
Soruşturma göndermek
Açıklama

Ürün Açıklaması

30-3

IH tek-aşamalı tek-emmeli kimyasal pompası, Tianyi Pump Valve tarafından üretilen konsollu bir santrifüj pompadır. ISO2858 uluslararası standardına uygundur ve esas olarak kimya, petrol ve metalurji gibi endüstrilerde aşındırıcı sıvıların veya katı parçacıklar içermeyen benzeri su-gibi ortamların taşınmasında kullanılır. Geleneksel F-tipi korozyona{{8} dirençli santrifüj pompanın [1] yerini alacak verimli ve enerji-tasarrufu sağlayan bir ürün olarak konumlandırılmıştır.
Bu pompa, 6,3 ila 400 m³/saat arasında değişen bir akış hızı ve 5 ila 125 m'ye ulaşan bir basma yüksekliği ile eksenel emme ve radyal boşaltma yapısını benimser. 1450/2900 dev/dak çift-hızlı yapılandırmayla donatılmıştır. Taşınan ortamın sıcaklık aralığı -20 derece ila 105 derece arasındadır ve özel soğutma koşulları altında 280 dereceye kadar genişletilebilir. Pompa gövdesi, hem salmastra contasını hem de mekanik salmastra türlerini destekleyen bir taban-ayak destek tasarımını benimser. Kullanıcılar, ISO3069 standardına uygun olarak çalışma koşullarına göre sızdırmazlık şemasını seçebilir. Pervanenin dış çapı kesme performansına göre ayarlanabilen, 50-200 mm giriş çapları ve 32-150 mm çıkış çaplarına uygun, 0,55-90 kW güç aralığına sahiptir.



İşaretlemesi, nominal performansı ve boyutları uluslararası ISO2858 standardına eşdeğerdir. Geniş bir performans aralığına, yüksek verimliliğe, yüksek "üç-leştirme" düzeyine ve uygun bakıma sahiptir. Verimliliği F-tipi pompanınkinden ortalama %5 daha yüksektir. Ulusal çapta tanıtılan bir enerji-tasarrufu ürünüdür.
IH tipi kimyasal pompanın taşıdığı ortamın sıcaklık aralığı -20 derece ila 105 derece arasındadır. Gerektiğinde, daha yüksek sıcaklıktaki ortamların taşınması için soğutma önlemleri alınabilir. Kimya mühendisliği, petrol, metalurji, enerji, kağıt yapımı, gıda, ilaç, çevre koruma, atık su arıtma ve suya benzer çeşitli aşındırıcı veya kirletici olmayan ortamların taşınması için sentetik elyaflar gibi endüstriler için uygundur.

30-17



Ürün modeli



Pompa tipi Kapasite(m3/saat) Kafa (m) Motor gücü(kw) Hız (dev/dak)
IH50-32-125 7.5 23 2.2 2900
IH50-32-160 7.5 34.5 3 2900
IH50-32-200 7.5 51.8 5.5 2900
IH50-32-250 7.5 82 11 2900
IH65-50-125 15 21.3 3 2900
IH65-50-160 15 34.2 5.5 2900
IH65-40-200 15 53.2 11 2900
IH65-40-250 15 81.2 15 2900
IH65-40-315 15 126.8 30 2900
IH80-65-125 30 23.2 5.5 2900
IH80-65-160 30 36 11 2900
IH80-50-200 30 55.2 15 2900
IH80-50-250 30 84 30 2900
IH80-50-315 30 128 48 2900
IH100-80-125 60 23.7 11 2900
IH100-80-160 60 37 15 2900
IH100-65-200 60 56 22 2900
IH100-65-250 60 88 37 2900
IH100-65-315 60 132 75 2900
IH125-100-200 120 61 45 2900
IH125-100-250 120 90 75 2900
IH125-100-315 120 132.5 110 2900
IH125-100-400 60 52 30 1450
IH150-125-250 120 24.8 30 1450



Ürün parametreleri



30-9

IH tek-kademeli tek-emmeli kimyasal pompası temel olarak aşağıdaki temel bileşenlerden oluşur:
Pompa gövdesi ve pompa kapağı.
Pompa gövdesinde taban-destekleyici bir yapı benimsenmiştir. Giriş yatay ve çıkış yukarıya doğru dikeydir ve doğrudan tabana sabitlenebilir. Pompa kapağı orta desteğe bir kama yuvası ile sabitlenir ve bağlantı parçaları aracılığıyla pompa gövdesine yakından bağlanır. Pervane
Temel güç bileşeni olan pervane, dönüş yoluyla enerji iletimini sağlar ve tasarımı, pompanın akış hızını ve yüksekliğini doğrudan etkiler. 34
Sızdırmazlık sistemi
Sızdırmazlık halkaları ve mil sızdırmazlık cihazları dahil olmak üzere sızdırmazlık halkaları, ortam sızıntısını önlemek için pompa gövdesi ile pervane arasına yerleştirilmiştir; salmastra salmastra veya mekanik salmastra olarak seçilebilir ve seçim taşınan ortamın özelliklerine bağlıdır.
Süspansiyon bileşenleri
Ara desteğe sıkı geçme ile sabitlenen bu parça, pompa gövdesini destekler ve giriş ve çıkış boru hatlarını veya pompa gövdesini sökmeden rotor bileşenlerinin bağımsız olarak incelenmesine olanak tanır.
Mil ve ara destek
Şaft, pervaneyi ve motoru birbirine bağlar ve ara destek, pompa gövdesi ile süspansiyonu bağlama rolünü oynar.
Malzeme seçimi
Taşınan ortamın özelliklerine göre (sıcaklık, aşındırıcılık gibi), pompa gövdesi, pervane ve diğer bileşenler floroplastik ve paslanmaz çelik gibi korozyona- dayanıklı malzemelerden yapılabilir.



Uygulama senaryosu



Petrol ve kimya endüstrisi, enerji ve metalurji, kimyasal gübreler ve pestisitler, sentetik elyaflar, kağıt ve boyama, gıda ve ilaç, havacılık ve denizcilik.

Esas olarak petrol, kimya mühendisliği, metalurji, enerji, kağıt yapımı, gıda, ilaç ve çevre koruma gibi endüstrilerde uygulanır ve ayrıca kentsel su temini ve drenaj sistemlerinde, tarımsal sulama projelerinde ve suya benzer fiziksel veya kimyasal özelliklere sahip sıvıların taşınmasında da yaygın olarak kullanılır.

30-4
